Förläggningssätt och montagetid i elkalkylen

Förläggningssättet beskriver hur och var något monteras. Det gäller nästan varje rad i en elkalkyl: vägguttaget, armaturen, kabelstegen, röret och kabeln. Samma produkt kan ta helt olika lång tid att montera, och kräva olika material, beroende på hur och i vad den sitter.

Två frågor för varje produkt

1. Montaget: hur monteras den? Infälld eller utanpåliggande. Ingjuten i formen eller inbilad i efterhand. Upphängd i takpendel, på väggkonsol eller i undertak.
2. Underlaget: vad fästs den i? Betong, lättbetong, tegel, trä, regelvägg, plåt eller stål.

Tillsammans avgör de tiden, och ofta också materialet: vilken dosa, vilka fästen, konsoler och pendlar som behövs.

Genom hela installationen

Produkt	Montage	Underlag	Påverkar
Vägguttag och brytare	Infällt eller utanpåliggande	Betongvägg, regelvägg, tegel, trä	Dosa, håltagning, tid för dosa och apparat
Armatur	Utanpåliggande, infälld i undertak, i wire eller pendel	Betong, trä, gips eller mineralull i undertaket	Håltagning, upphängning, tid
Kabelstege och ränna	Takpendel eller väggkonsol, horisontell eller vertikal	Betongtak, plåttak, trätak, stålbalk	Pendlar, konsoler, fästen, tid per fästpunkt
Installationskanal	Direkt på vägg eller på konsol	Vägg eller pelare	Konsoler, tid
Rör	Ingjutet, i regelvägg, utvändigt eller inbilat	Betong, trä, stål	Fästen, tid, samordning med betongarbetet
Kabel	På stege, i rör, i kanal, fäst direkt eller i mark	Betong, tegel, trä, ankarskena	Tid per meter, fästmaterial
Central	Ansluten med kabel eller rör	Vägg eller stativ	Tid för anslutning och montage

Exempel: vägguttaget

Ta ett dubbeluttag som finns på ritningen hundra gånger. Ritningen visar var det sitter, men inte hur det ska monteras.

• Infällt i regelvägg. En dosa för regelvägg och håltagning i skivan.
• Infällt i betongvägg. En dosa som gjuts in vid nybyggnad, eller håltagning i efterhand vid ombyggnad.
• Utanpåliggande. Ofta en komplett apparat utan infälld dosa.

Uttaget och dosan har var sin tid. Apparatens tid beror på om den är infälld eller utanpåliggande, och dosans tid på väggen. Hundra uttag gånger skillnaden blir många timmar, och fel dosa i kalkylen blir fel material i inköpet.

Exempel: kabelstegen

En kabelstege kan hängas i takpendlar eller monteras på väggkonsoler. Pendlarna ska sedan fästas i något: ett betongtak, ett plåttak eller ett trätak kräver olika fästen och olika tid per fästpunkt. En vertikal stege längs en vägg räknas på ett annat sätt än en horisontell stege i taket.

Antalet fästpunkter följer stegens längd. Därför behöver både montaget och underlaget vara kända innan tiden och materialet för stegen blir rätt.

Exempel: kabeln

Kabeln är det exempel de flesta tänker på först. Samma kabel och samma antal meter kan enligt ATL ta flera gånger så lång tid beroende på om den ligger på stege, dras i rör, fälls in eller fästs direkt i underlaget.

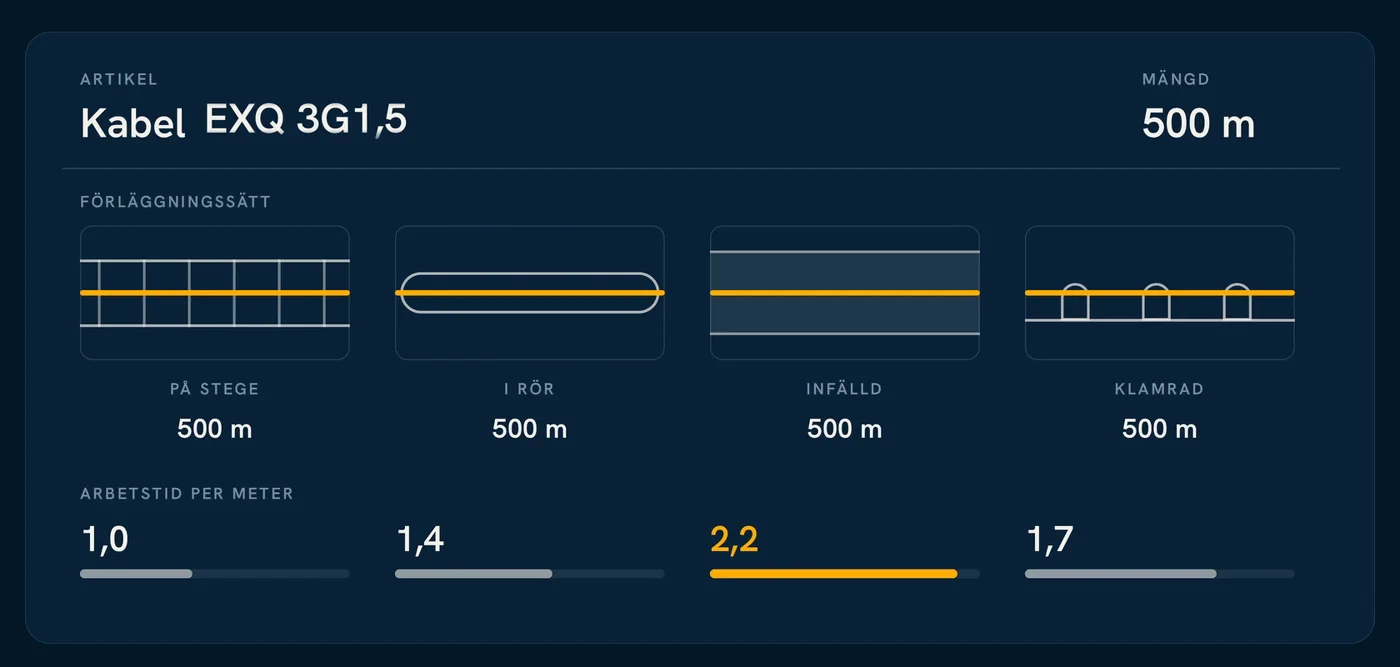

Illustration ur Stiimofilmen. Tiderna är exempel som visar skillnaden, inte värden ur ATL.

Joel förklarar förläggningssätt med kabeln som exempel, 20 sekunder ur Stiimofilmen.

Höjden är ett eget tillägg

Montagehöjden är inget förläggningssätt, men den påverkar tiden. Arbete mellan cirka 4 och 10 meter kräver ställning eller lift, och ATL har tillägg för det. Det som räknas är arbetshöjden, inte takhöjden. Ett uttag som sitter 1,1 meter över golvet får inget tillägg, även om taket är 6 meter högt. Kabelstegen uppe vid taket får det.

Var hittar du förläggningssättet?

Elritningen visar sällan hur varje komponent ska monteras. Leta i:

• den tekniska beskrivningen
• teckenförklaringen och anteckningarna på ritningen
• arkitektens ritningar och rumsbeskrivningar, för väggtyper, bjälklag, undertak och takhöjder
• typlösningar och standarddetaljer

Ta reda på byggskedet: nybyggnad eller ombyggnad. Det avgör ofta om dosor och rör gjuts in, monteras i regelväggar eller monteras i efterhand.

Är förläggningen oklar, ställ frågan under anbudstiden. Får du inget svar, skriv ned vad du har räknat med, så att det syns i underlaget.

Så gör du i Stiimo

I Stiimo har varje rad i mängdsummeringen ett förläggningssätt, oavsett om det är ett uttag, en stege eller en kabel. Stiimo föreslår det utifrån ritningen och projektets förutsättningar, till exempel väggtypen för infällda apparater, underlaget för fästen och vad kabeln ligger längs. Förutsättningarna kan anges för hela projektet, ett plan eller ett rum, och ditt eget val gäller alltid.

Bara förläggningar som ger en tid i ATL går att välja för en produkt. Tiden hämtas ur ATL, och företaget kan ange egna tider som går före grundtiden. Läs om mantimmar i Stiimo.

Checklista för förläggning och tid

• Montaget är bestämt för varje produkttyp: infällt, utanpåliggande, ingjutet, i pendel eller på konsol.
• Underlaget är känt: betong, lättbetong, tegel, trä, regelvägg, plåt eller stål.
• Dosorna följer väggtypen, och utanpåliggande apparater har rätt utförande.
• Pendlar, konsoler och fästen följer tak- och väggmaterialet.
• Arbete över cirka 4 meter har tillägg för ställning eller lift.
• Dosor, fästen, konsoler, pendlar och kanaler finns med som material.
• Oklarheter är frågade under anbudstiden eller beskrivna som antaganden.

Vill du veta mer? Läs om mängdning av elritningar och hur du granskar mängder från elritningar.
