Så granskar du mängder från elritningar inför kalkyl

En mängdlista är ett underlag, inte ett färdigt beslut. Innan du använder den i en elkalkyl behöver du veta vilka ritningar den bygger på, vad som ingår och vilka poster som kräver din bedömning. Den här guiden går igenom det du bör kontrollera, i den ordning det brukar vara enklast.

Kontrollera ritningsversion och omfattning

Börja med ritningsförteckningen. Kontrollera att alla ritningar som står där finns i underlaget, och notera datum och revision för varje. Om flera versioner av samma ritning ligger i mappen behöver du avgöra vilken som gäller innan du summerar något.

Jämför sedan med förfrågningsunderlaget. Vilka plan och system ingår? Finns det en teknisk beskrivning, PM eller kompletterande handlingar som ändrar omfattningen?

Läs teckenförklaringen och anteckningarna

Teckenförklaringen avgör vad varje symbol betyder i just det här projektet. Projektörer använder ofta egna beteckningar, och samma symbol kan betyda olika saker i två projekt. Läs den innan du granskar en enda mängd.

Läs också texterna på ritningen. En anteckning som “tändtråd från styrd reläutgång” eller “monteras under gemensamt täckram” påverkar vad som ska räknas, men syns inte som en egen symbol.

Kontrollera skalan

Längder räknas om från ritningens skala. Kontrollera att skalan som står i ritningshuvudet stämmer, till exempel genom att mäta ett känt mått som en dörr eller ett axelavstånd. Var extra uppmärksam på ritningar som har skrivits ut, förminskats eller sparats om till PDF. Då kan skalan ha ändrats utan att ritningshuvudet har det.

Granska mängderna mot ritningen

Gå igenom alla markeringar, inte bara några områden. Med en digital mängdning går det snabbt att granska hela ritningen, och då vet du att inget har missats. Kontrollera att symboler och sträckor har tolkats som avsett.

Titta särskilt på:

• återkommande objekt som är lätta att räkna dubbelt eller missa
• otydliga beteckningar och symboler som liknar varandra
• områden där två system ritats ovanpå varandra
• delar som finns på flera ritningar, till exempel i skarven mellan två planritningar

I Stiimo granskar du komponenterna i en samlad vy, där varje symbol visas för sig, och rättar det som inte stämmer direkt. Se Joel visa hur det går till.

Granskningen tar inte bort behovet av att förstå projektets gränser och välja hur osäkra poster ska hanteras.

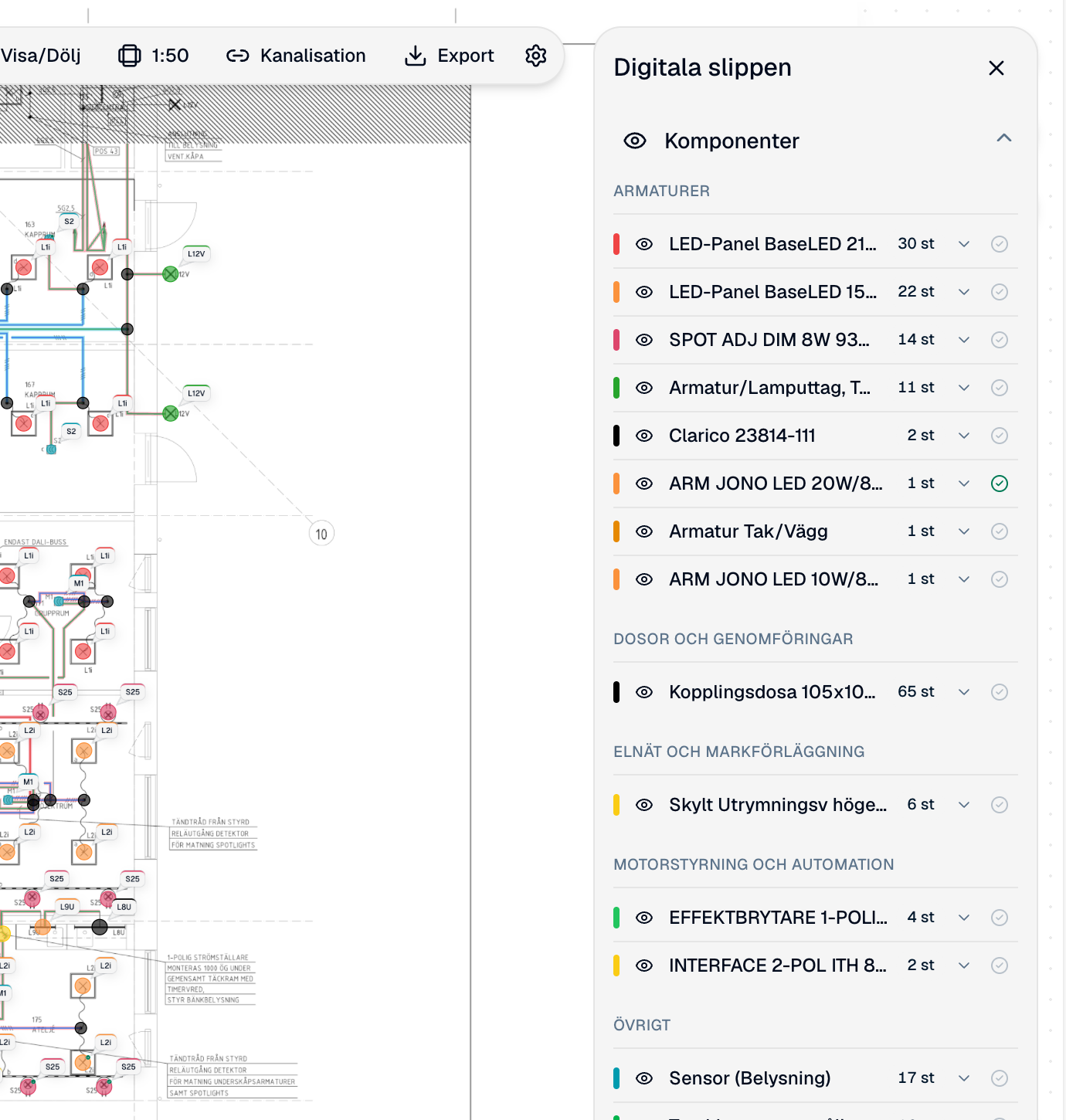

Exempel från Stiimo: Digitala slippen samlar posterna som kan kontrolleras mot ritningen.

Längder kräver mer än planen

En planritning visar dragningen i plan, inte upp och ner. Den verkliga kabellängden är nästan alltid längre än den uppmätta. Tänk på:

• dragningar ner till brytare och uttag, och upp till armaturer i tak
• stigare mellan våningsplan och sträckan fram till centralen
• montagehöjden, eftersom den påverkar varje vertikal dragning
• spill och kapförluster för kabel, rör och kabelstegar

Lägg tilläggen medvetet och skriv ned dem, så att någon annan kan förstå hur längderna har räknats. I Stiimo anges montagehöjden per rad och spillet för längdvaror som en procentsats i kalkylinställningarna.

Gör gränsdragningen tydlig

Allt som finns på elritningen ingår inte alltid i din entreprenad, och tvärtom. Kontrollera gränsdragningslistan om det finns en. Typiska frågor är vem som drar matning och styrning till ventilation, hissar och solskydd, om armaturer levereras av beställaren och var gränsen går mot larm och data.

Markera poster som ligger utanför din entreprenad i stället för att ta bort dem. Då syns det att de är bedömda och inte bortglömda.

Håll isär mängd och produktval

En mängd säger vad ritningen visar. Vilken produkt som ska användas kan kräva mer information från beskrivning, tekniska krav och företagets arbetssätt. Alla relevanta poster har inte ett E-nummer. Låt därför oupplösta poster vara synliga så att de kan granskas, i stället för att gissa en produkt.

Materialpriser är ytterligare ett steg. I Stiimo bygger de på IN Grossistprisfil Kalkyl EL och på företagets egna rabattbrev och nettoprislistor. Läs om materialpriser i Stiimo.

Dokumentera det som återstår

Skriv ned oklara ritningsdelar, antaganden och frågor som behöver besvaras. Ställ frågorna under anbudstiden, och för in svaren när de kommer. Svar i PM kan ändra omfattningen lika mycket som en ny ritning.

Skriv anteckningarna där de hör hemma, direkt på ritningen. En fråga om montagehöjden i ett rum är lättast att förstå bredvid rummet, inte i ett separat dokument.

I Stiimo kan du lägga en kommentar med pil till en viss punkt, ringa in ett område med ett moln, markera ett rum och skriva fri text på ritningen. Anteckningarna ligger kvar i projektet, så den som tar vid kalkylen ser samma frågor och påminnelser som du.

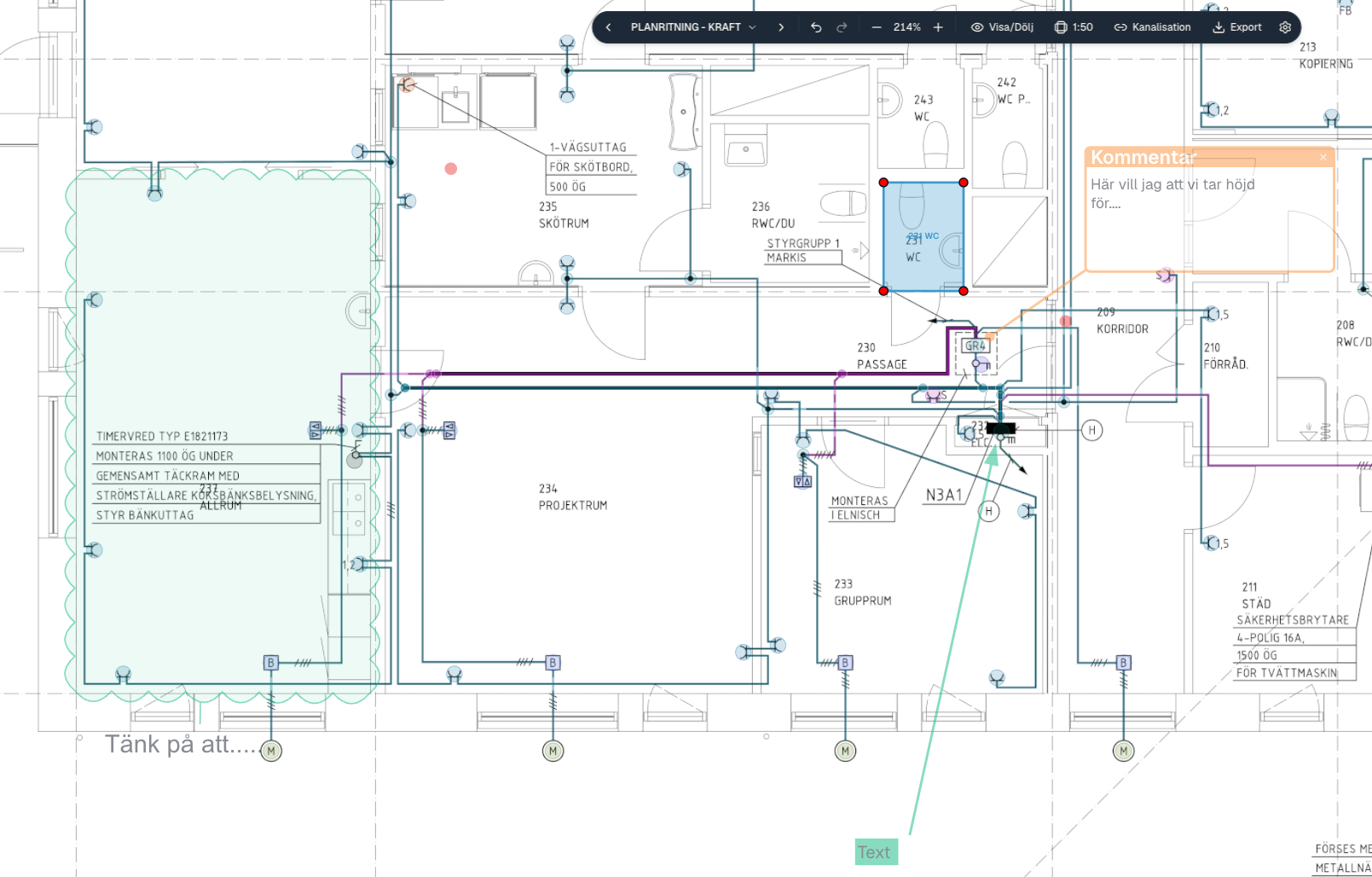

Exempel från Stiimo: kommentar, moln, markering och text direkt på ritningen.

Då kan nästa person också se vad mängderna bygger på. Om ritningen senare ändras kan du jämföra mot ett tydligt utgångsläge.

Vid totalentreprenad utan färdiga ritningar ersätter ritningsbaserad mängdning inte den tidiga uppskattningen. När bygghandlingarna kommer kan du ta fram ett mer detaljerat underlag för produktionskalkylen.

Checklista innan mängderna går till kalkylen

• Alla ritningar i förteckningen finns med, i rätt revision.
• Teckenförklaringen och ritningens anteckningar är lästa.
• Skalan är kontrollerad mot ett känt mått.
• Alla markeringar är granskade, även i skarvarna mellan ritningar.
• Tillägg för vertikala dragningar, stigare och spill är lagda och beskrivna.
• Poster utanför entreprenaden är markerade, inte borttagna.
• Oupplösta poster och öppna frågor är synliga och nedskrivna.
